自调式滚轮架

当前位置:主页 > 自调式滚轮架 >

速度加快式滚轮架

发布时间:2018-09-08 浏览量:

产品详情

自调式滚轮架可用于管道、容器、锅炉、油罐等重型圆筒形工件的装配与焊接,操作机、埋弧焊机配套,可以实现工件的内、外纵缝或内外环缝焊接;若对主、从动滚轮组的高度作适当的调整后也可进行锥体、分段不等径回转体的装配与焊接。对于一些非圆形焊件,若将其装卡在特制的环形卡箍内,也可在该滚轮架上进行焊装作业。

一、聚氨酯滚轮架设备概述:

本产品是按照中华人民共和国机械电子工业部ZBJ3303-90标准,吸取国内外同类产品的优点,并根据国内用户厂家的使用条件和要求而自行设计制造的,它广泛用于金属圆形筒体环焊缝的自动焊接,是各类压力容器自动焊接必不可少的专用设备。该产品具有质量可靠、性能先进、操作简单等优点。

二、聚氨酯滚轮架设备参数

参数 HGZ-5 HGZ-10 HGZ-20 HGZ-30 HGZ-40  HGZ-50 HGZ-60 HGZ-80 HGZ-100
一套承重T 5 10 20 30 40 50 60 80 100
工件直径m 0.25-2.3 0.32-2.8 0.5-3.5 0.5-3.5  0.6-4.5 0.6-4.5  0.7-5  0.8-5.5  1-6.5
滚轮直径mm 250 300 350 350 400 400 450 450 500
滚轮宽度mm 140 170 180 180 200 200 220 240 260
线速度m/h 6-60
电机功率kw 0.75 1.1 2.2 3 3 4 4 5.5 7.5
调速方式 变频无级调速
此参数为我公司标准参数,可以根据客户要求定制

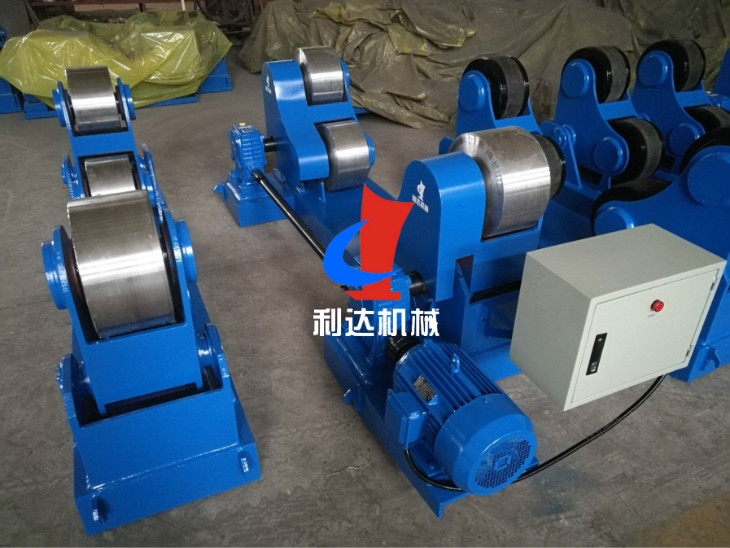

三、聚氨酯滚轮架产品设备图片

聚氨酯滚轮架

四、性能特点:

标准自调式滚轮架由一台主动架及一台从动架共同组成,也可根据用户要求一主多从,使用方便,适应性强。
根据工件直径大小,可自动调节滚轮组的摆角,无需人工调校。
主动架四只滚轮均采用齿轮啮合传动,实现四轮驱动。
凹槽式钢芯胶面滚轮,摩擦力大,寿命长,承载能力强。
采用交流变频器无级调速,启动力矩大,调速范围宽,运行平稳,具有过压、过流、过载、过热等多重保护功能。
主动滚轮架的启动、停止、正转、反转及调速,均在遥控盒上操作。
